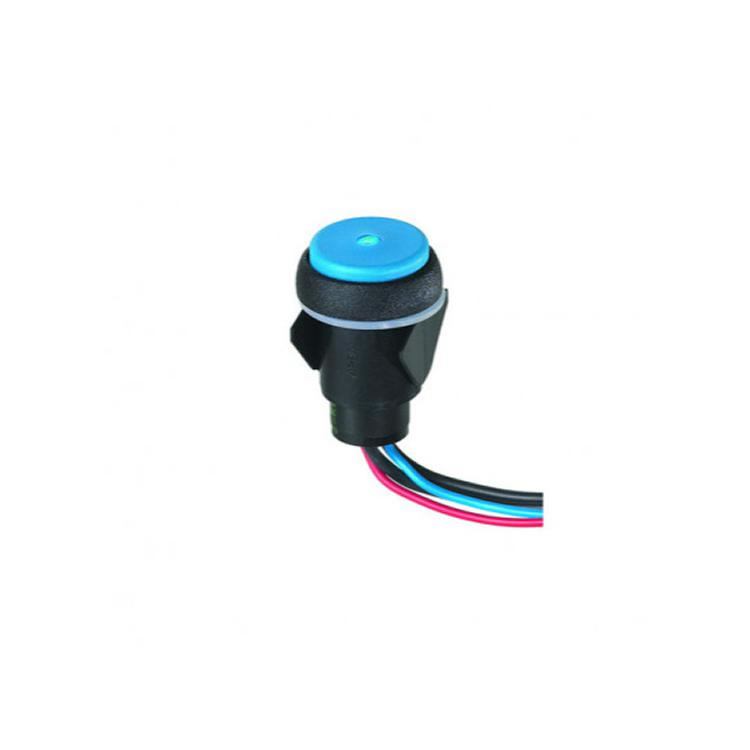

法國 APEM 面板開關 IQ系列
IQ系列是一系列密封按鈕開關,具有嵌入式安裝功能,可簡化安裝并加快安裝速度。更快的安裝=節省時間和成本。
主要特點
嵌入式安裝,易于安裝
直徑16毫米的襯套
觸覺反饋
發光或不發光
執行器和照明顏色的選擇范圍很廣
扁圓形執行器,用于可選標記
五個端子選項,包括螺絲端子
螺絲端子類型的銀觸點,其他類型的鍍金觸點
密封達到IP54
一般規格
?面板厚度:
平面密封:最大2.20毫米(0.088)。
不帶平面密封件:最大3毫米(.118)
?總行程:1.6毫米(.062)+/- 0.3毫米
?典型操作力:4N +/- 2N
?低液位或機械壽命:1,000,000個循環
?焊接:最高320°C。3秒
環境指標
?前面板密封:IP54,符合IEC 60529
?耐沖擊性:100 g,符合IEC 512-4,測試6c
?耐振動:10-500Hz-10 g,符合IEC 512-4,測試6d
?鹽霧:IEC 512 -6,測試11f
?工作溫度:-40°C至+85°C(-40°F至185°F)
電氣規格
?最大 電阻負載下的電流/電壓額定值:
-鍍金觸點:
代碼4:200 mA 48 VDC,500,000周期
代碼7:5 A 28 VDC,70,000周期
-銀觸點:
代碼2:螺釘端子:4 A 48 VDC,500,000周期
?初始接觸電阻:最大100mΩ。
?絕緣電阻:最小1GΩ。在500 VDC時
?介電強度:1,500 Vrm
用料
?外殼:熱塑性塑料UL94-V0
?執行器:聚酰胺6
/ 6 ?襯套/擋板:聚酰胺6/6
?觸點:4和7:銀,鍍金2:銀(螺釘端子)
?多芯線AWG20,第0.6節mm2
?LED導線:AWG26,截面0.12 mm2
?透鏡:聚碳酸酯
?端子密封件:環氧樹脂
